電動球閥首頁 > 產品展示 > 電動球閥 > 電動球閥（V型）

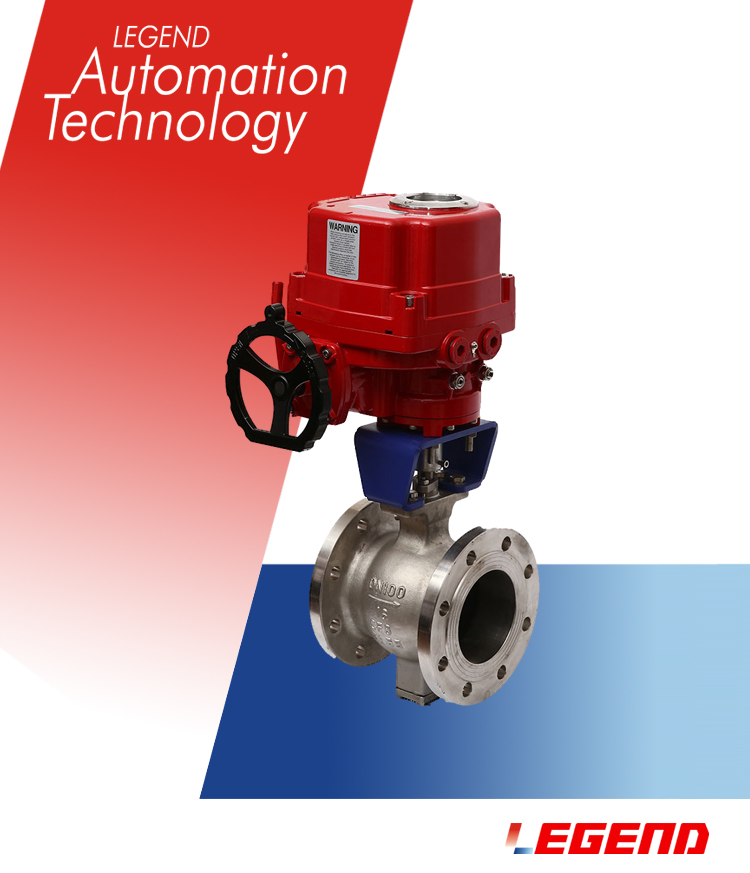

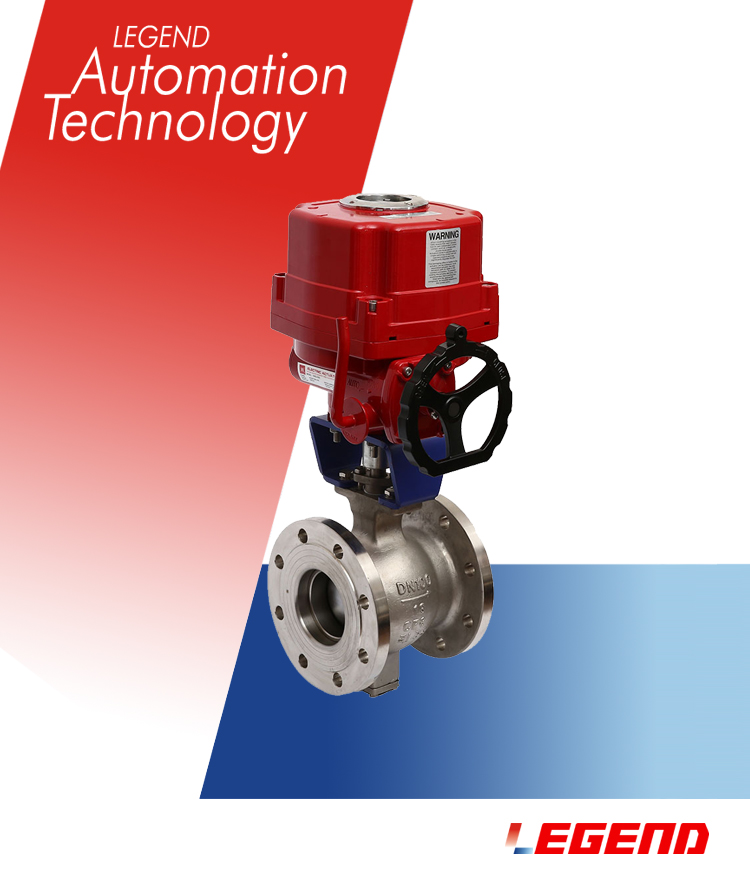

電動球閥（V型）

型號：Q941F -16P DN100

自潔功能又可防止球芯卡死

不受管道或螺栓應力影響

保證控制的準確性

結構簡單、重量輕、材料成本低

技術參數
安裝尺寸
型號說明
產品用途
下載文檔

不銹鋼電動防爆法蘭球閥主要零件材料

公稱通徑mm		DN15-DN300
材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品			醋酸類
適用工況	適用溫度	-28℃ - 300℃

不銹鋼電動防爆法蘭球閥設計規范

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

不銹鋼電動防爆法蘭球閥外形尺寸

公稱通徑 DN(mm)

		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		/	/	102	102	114	124	143	165	194	213	229	243	297	338
L1		/	/	62	62	62	75	80	100	115	130	160	200	240	334
H		/	/	60	60	65	95	105	120	140	155	165	205	240	270
H1、A		由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢羅贊公司技術部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	標準型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

※ 羅贊公司球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0MPa，超過4.0MPa以上法蘭尺寸請咨詢羅贊公司技術部。。

※ 以上法蘭尺寸是根據國標（GB/T9113-2000的標準）設計，也可根據客戶要求定制其他標準。

電動V型調節球閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供良好的服務！

相關名稱：不銹鋼電動防爆法蘭球閥,ZRJV電動V型切斷球閥,電動V型球閥

上一條：防爆電動球閥（襯氟）

下一條：電動球閥（超薄型）
